Построение системы управления для ввода растительных жиров в молоко

Предпосылки проекта:

Необходимость построения системы управления для новой линии по вводу растительных жиров в молоко.

Цель проекта:

Автоматизация системы управления технологическими процессами новой линии.

Описание проекта:

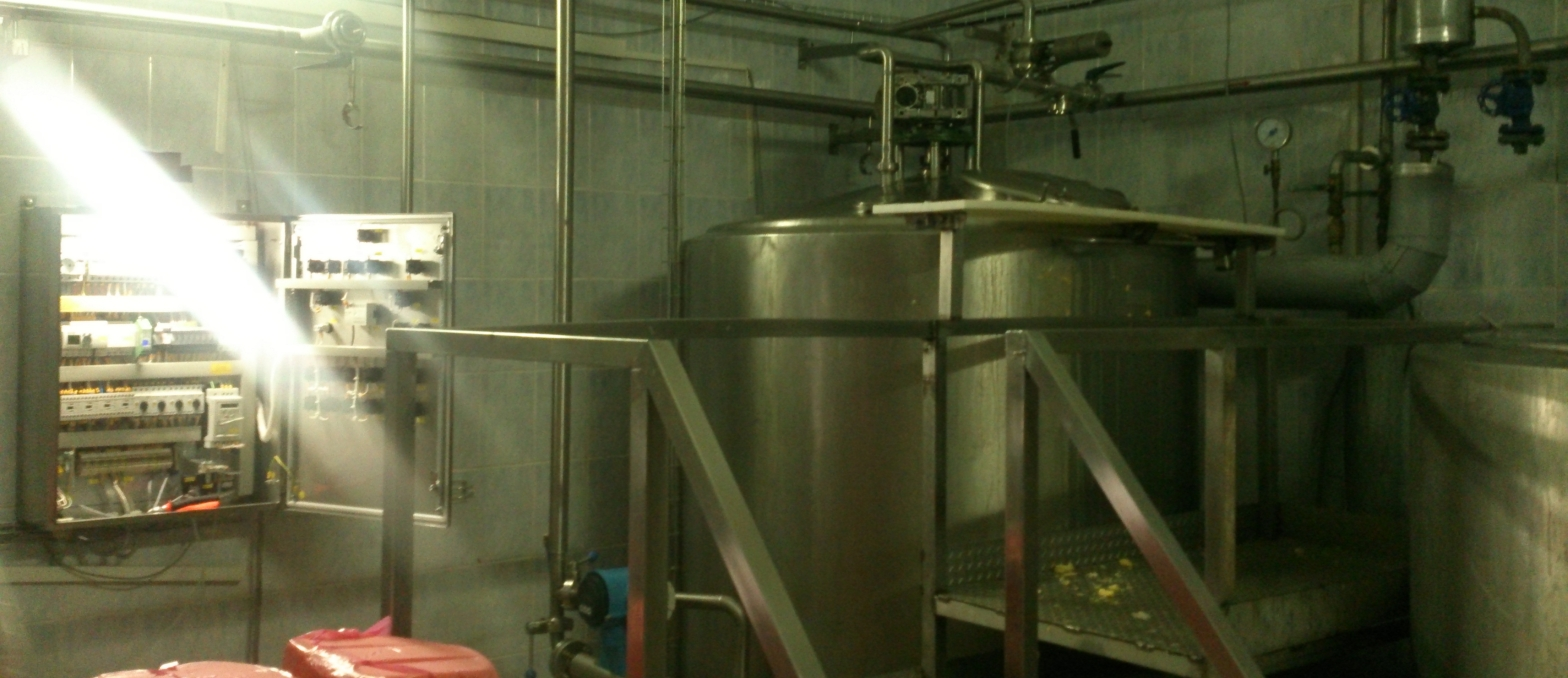

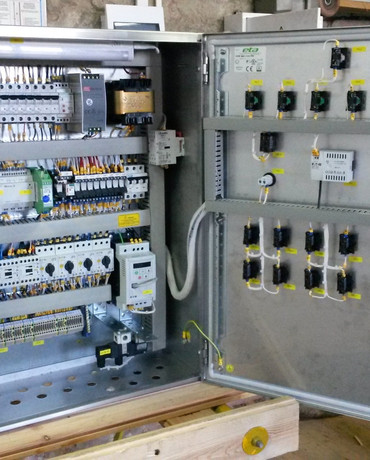

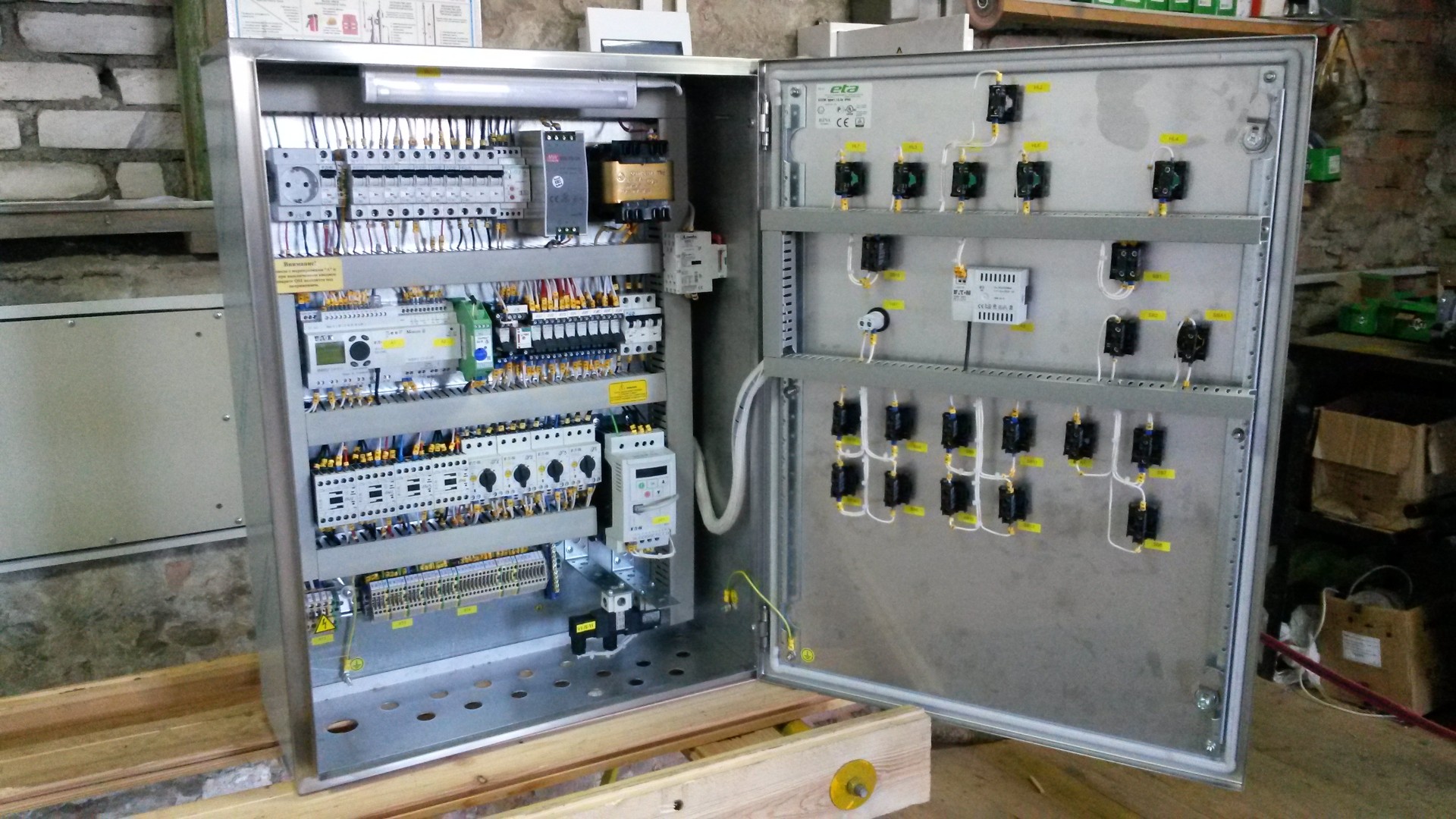

В рамках проекта нашими специалистами были разработаны техническое задание, конструкторская документация, управляющая программа, поставлен шкаф управления, выполнены работы по подключению кабелей и проведены пуско-наладочные работы.

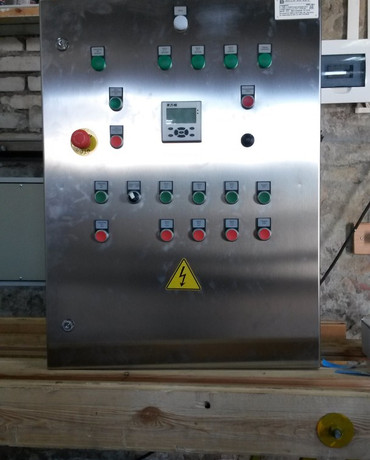

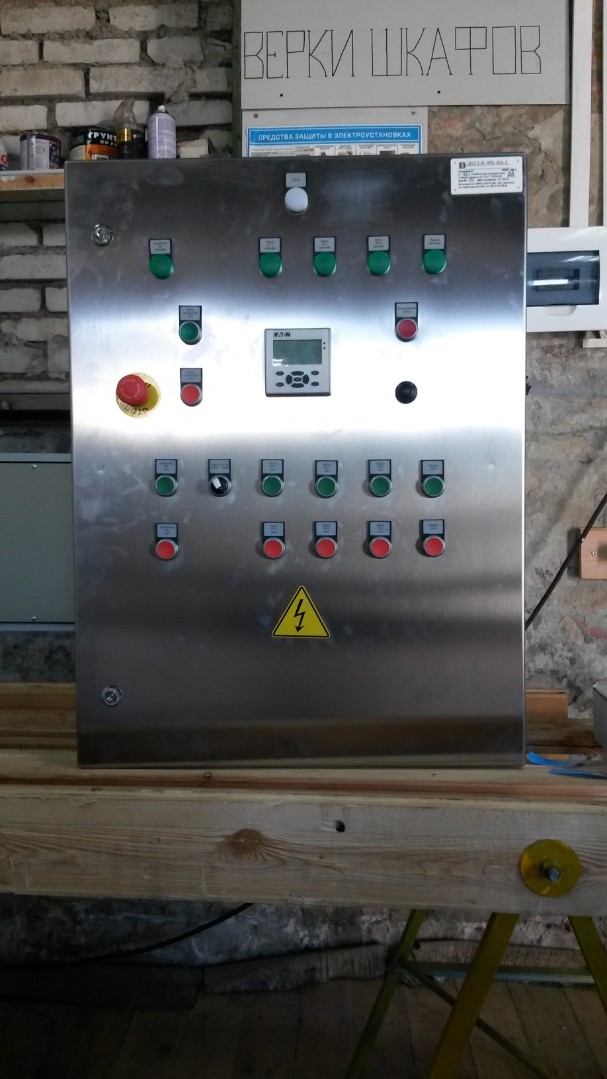

В качестве управляющего контроллера в проекте был использован компактный ПЛК EC4P с выносным дисплеем MFD Titan, для визуализации технологического процесса, ввода настроек и параметров работы линии.

Насос, регулирующий скорость подачи растопленного жира в молоко подключается к частотному преобразователю серии DC1. Уставкой является расход, заданный в ПЛК с выносной панели. Текущий расход определяется кориолисовым расходомером Promass 80F. Управляющий сигнал для частотного преобразователя формируется ПИД-регулятором, поддерживающим текущий расход с заданной точностью и минимальным временем выхода на уставку.

Результаты проекта:

• Полностью введена в промышленную эксплуатацию современная и надежная система управления;
• Созданная Система управления позволяет управлять исполнительными механизмами линии в автоматическом режиме.
• Минимизировано влияние человеческого фактора;
• Разработан интуитивно-понятный и современный интерфейс мнемосхемы с максимальной наглядностью и легкостью управления;
• Реализована возможность оперативного контроля работы со стороны руководства.
